什么是PIG清洗技術？
PIG清洗是一項應用較為廣泛的管道防護、維持的技術，PIG清洗技術主要應用于管道內表面除垢、脫水、除銹、干燥及涂敷，是廣泛應用于清除和預防管道內部結垢的清洗技術之一。該技術與高壓水射清洗一樣屬于物理清洗技術，對管道無腐蝕作用，也對周圍環境不會產生污染，適宜作為常規操作定期進行。PIG是由特殊的聚氨酯材料制成的形如子彈的清洗材料，有很好的彈性韌性。在管道線路中的彎頭、T形三通管接頭和彎曲管道部分都能容易通過，并且具有抗拉伸力、抗剪切強度高和很好的耐磨性，能在較高壓力和溫度下進行清管而不損壞。PIG的一般收縮率為5%-50%，最大可達65%?？蛇B續通過90度的標準彎頭、變徑管、180度的回轉彎頭、閥門和管接頭等處。
PIG清洗技術的優勢
作為應用廣泛的清洗技術之一，PIG清洗技術也有較為明顯的優勢：
1、設備相對較為簡單、經濟效益想多較高。
2、適合于對較長管道的清洗，可應用于清洗幾公里以至幾十公里的長管道，可在較短時間內完成清洗。
3、應性范圍廣：PIG清洗可應用與各種管道的清洗、除垢、脫水、除銹、干燥。
4、可應用多層清洗方式：使用PIG清洗可以在管道清洗過程中分別在兩個PIG之間充入清洗用化學藥劑、漂洗水或空氣，分別完成清洗、漂洗或干燥過程，通過多層清洗可使清洗工藝大大簡化，可節約大量的藥品和設備，經濟上更加節約。
5、清潔環保：?jiǎn)蜳IG清洗技術同樣不會對周圍環境產生污染，對管道無腐蝕。
6、適應性廣。一般情況下，各種管道都可以用PIG清洗。
7、適合于對超長管道的清洗。幾公里以至幾十公里的長管道，用PIG清洗能在較短時間內完成清洗。
8、可采用多層清洗方式。使用PIG清洗可以在管道清洗過程中分別在兩個PIG之間充入清洗用化學藥劑、漂洗水或空氣，分別完成清洗、漂洗或干燥過程。使清洗工藝大大簡化，可節約大量的藥品和設備，經濟上更加節約。
9、設備簡單、需用人員少、經濟效益高。
三、PIG清洗設備組成

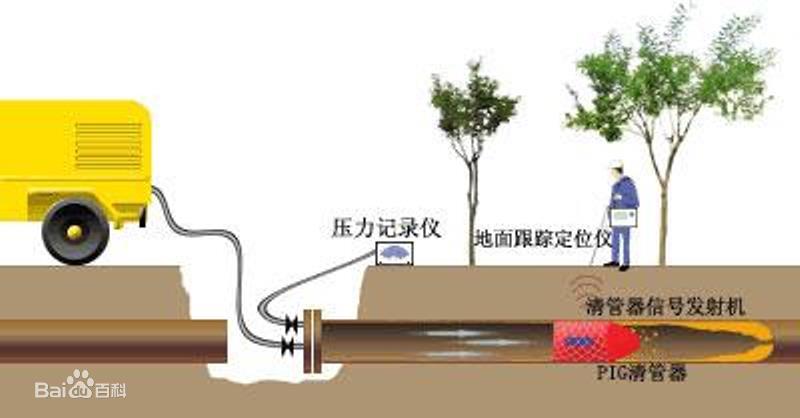

PIG清洗設備主要包括由PIG、PIG發射接收器、PIG檢測設備等幾個部分組成。
PIG是由聚氨酯材料制成的形如子彈的清洗裝置，有很好的彈性韌性。具有較好抗拉伸力、強度較高的抗剪切和很好的耐磨性，能在高壓力和高溫度環境下對管道進行清洗，并且不損壞管道，PIG在管道線路中的彎頭、T形三通管接頭和彎曲管道部分都能容易通過；PIG發射接收器通過液壓泵或空氣壓縮機產生的液壓或氣壓作用使PIG在管道中行走，利用PIG與管道壁間的摩擦進行清污；PIG檢測設備通過檢查發射和接收的PIG流量來確定PIG在管道中的行走位置、掌握PIG行進中的狀態，并能監視升壓現象的發生,發現和防止PIG堵塞事故。
PIG檢測設備是安裝在發射器和接收器上的信號控制器，其作用是在發射和接收時，檢查發射和接收的PIG數量是否相等。流量計通過對PIG輸送流體流量的計算，來確定PIG在管道中的行走位置。
通過連續測定和記錄發射器、接收器的動態壓力，可以掌握PIG行進中的狀態，并能監視升壓現象的發生以及能發現和防止PIG堵塞事故的發生。
PIG相關檢測設備：
（1）、閉塞解析儀
通過閉塞解析儀，選擇合適的測試位置進行測試可對管線內的結垢情況（閉塞率和分布規律）有一個大概了解，以便為選擇合適尺寸的PIG材料提供較為精確依據。
（2）、壓力監測裝置
清洗過程中需密切關注發射器和接收器上測壓裝置的壓力的變化，由此可判斷管內結垢情況和PIG運行狀況，為后續PIG材料尺寸的選擇和介質壓力、流量的調節提供依據。一般管線清洗時，通過壓力表或壓力記錄儀進行壓力監測。
（3）、PIG定位裝置
PIG定位裝置可以將在管道中運行的PIG材料與地面接收裝置有效的聯系起來，從而可以比較準確地判斷PIG材料的運行狀況或停滯的位置。我公司采用的PIG定位裝置可以將PIG材料的停滯位置準確在±20cm的范圍。
（4）、PIG通過指示器
當PIG通過管道指定位置時，該儀器可以準確記錄通過某一位置的時間，為PIG材料的快速定位提供準確的測試范圍。
PIG通過指示器分為三類：機械信號指示、電信號指示和機電聯合指示。一般垂直與管道安裝，位于管道的頂部。
（5）、動力源及推動介質
動力源是提供適宜的動力來推動輸送介質，是保證PIG順利運行的關鍵。根據我國的實際情況，水、空氣、油或其它輸送液體介質均可作為動力源的推動介質。
